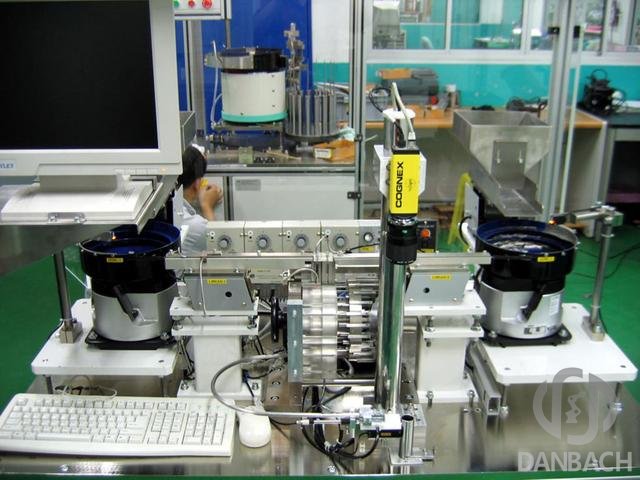

1.攝像頭和光學部件
　　這類通常含有個或多個攝像頭和鏡頭（光學部件），用于拍攝被檢測的物體。根據應用，攝像頭可以基于如下標準，黑白、復合彩色（Y/C），RGB彩色，非標準黑白（可變掃描），步進掃描（progressive-scan）或線掃描。
　　2. 燈光
　　燈光用于照亮部件，以便從攝像頭中拍攝到更好的圖像，燈光系統可以在不同形狀、尺寸和亮度。般的燈光形式是高頻熒光燈、LED、白熾燈和石英鹵（quartz-halogen）光纖。
　　3. 部件傳感器
　　通常以光柵或傳感器的形式出現。當這個傳感器感知到部件靠近，它會給出個觸發信號。當部件處于正確位置時，這個傳感器告訴機器視覺系統去采集圖像。
　　4. 圖像采集卡
　　也稱為視頻抓取卡，這個部件通常是張插在 PC上的卡。
　　這張采集卡的作用將攝像頭與 PC連接起來。它從攝像頭中獲得數據（模擬信號或數字信號），然后轉換成PC 能處理的信息。
　　它同時可以提供控制攝像頭參數（例如觸發、曝光時間、快門速度等等）的信號。圖像采集卡形式很多，支持不同類型的攝像頭，不同的計算機總線。
　　5. PC平臺
　　計算機是機器視覺的關鍵組成部分。
　　應用在檢測方面，通常使用 Pentium或更高的 CPU。般來講，計算機的速度越快，視覺系統處理每張圖片的時間就越短。
　　由于在制造現場中，經常有振動、灰塵、熱輻射等等，所以般需要工業的計算機。
　　6. 檢測軟件
　　機器視覺軟件用于創建和執行程序、處理采集回來的圖像數據、以及作出“通過/失敗（PASS/FAIL）”決定。
　　機器視覺有多種形式（C 語言庫、ActiveX 控件、點擊編程環境等等），可以是單功能（例如設計只用來檢測 LCD或 BGA、對齊任務等等），也可以是多功能（例如設計個套件，包含計量、條形碼閱讀、機器人導航、現場驗證等等）。
　　7. 數字 I/O和網絡連接
　　旦系統完成這個檢測部分，這部分必須能與外界通信，例如需要控制生產流程、將“通過/失敗（PASS/FAIL）”的信息送給數據庫。通常，使用張數字 I/O板卡和（或）張網卡來實現機器視覺系統與外界系統和數據庫的通信。
　　配置個基于 PC的機器視覺系統認真的計劃和注意細節能幫助你確保你的檢測系統符合你的應用需求。如下是你必需考慮的幾點：

　　確定你的目標，這可能是重要的步?jīng)Q定在這個檢測任務中你需要實現什么，檢測任務通常分為如下幾類：
　　·測量或計量；
　　·讀取字符或編碼（條形碼）信息；
　　·檢測物體的狀態；
　　·認知和識別特殊的特性 模式識別；
　　·將物體與模板進行對比或匹配。
　　為機器或機器人導航檢測流程可以包含只有個操作或包含多個與檢測任務相關的任務。
　　為了確認你的任務，你應該明確為了大限度檢測部件你需要做的測試，也就是你能考慮到會出現的缺陷。
　　為了明確什么哪個才是重要的，好做張?jiān)u估表，列出“必須做”和“可以做”的測試。旦主要的對測試標準滿意，隨后可以將更多的測試加進去來改善檢測過程，定要記住，添加測試的同時也會增加檢測的時間。
　　確定你需要的速度–系統檢測每個部件需要多少時間？
　　這個不只是由 PC的速度決定，還受生產流水線速度的影響。
　　很多機器視覺包含了時鐘/計時器，所以檢測操作的每步所需要的時間都可以準確測量，從這些數據，我們就可以修改我們的程序以滿足時間上的要求。通常，個基于 PC 的機器視覺系統每秒可以檢測 20-25 個部件，與檢測部件的多少和處理程序以及計算機的速度有密切關系。
　　聰明地選擇你的硬件
　　套機器視覺系統的性能與它的部件密切相關。在選擇的過程中，有很多捷徑特別在光學成像上可能很大程度降低系統的效率。如下是在選擇部件時你必須緊記的幾個基本原則。
　　1.攝像頭 攝像頭的選擇與應用的需求直接相關，通?？紤]三點：
　　a）黑白還是彩色；
　　b）部件/目標的運動；
　　c）圖像分辨率。
　　在檢測應用中大部分使用黑白攝像頭，因?yàn)楹诎讏D像能提供 90%可視數據，并且比彩色便宜。彩色攝像頭主要用于些需要分析彩色圖像的場合里。根據部件在檢測時是否移動，決定我們選擇標準隔行掃描攝像頭還是逐行掃描攝像頭。另外，圖像的分辨率必須足夠高，以提供檢測任務需要的足夠的數據。后，攝像頭必須質量好和可以避免工業現場中的振動、灰塵和熱的影響。
　　2.光學部件和照明這個至關重要的因素往往被人所忽略。當你使用個很差的光學部件或照明，就算你使用好的機器視覺系統，它表現出的性能甚至比不上個配上良好光學部件和適當照明的低能力系統。光學部件的目標是產生好和大可用面積的圖像，并且提供好的圖像分辨率。照明的目標是照亮需要測量或檢測的部分的關鍵特征。通常，照明系統的設計由如下因素決定：顏色、紋理、尺寸、外形、反射率等等。
　　3.圖像采集卡雖然圖像采集卡只是完整的機器視覺系統的個部件，但是它扮演個非常重要的角色。
　　圖像采集卡直接決定了攝像頭的接口：黑白、彩色、模擬、數字等等。
　　使用模擬輸入的圖像采集卡，目標是盡量不變地將攝像頭采集的圖像轉換為數字?jǐn)?shù)據。使用不正確的圖像采集卡可能得到錯誤的數據。
　　工業用的圖像采集卡通常用于檢測任務，多媒體采集卡由于它通過自動增益控制、邊沿增強和顏色增強電路來更改圖像數據，所以不用在這個領域里。使用數字輸入的圖像采集卡的目標是將攝像頭輸出的數字圖像數據轉換并輸送到 PC 中作處理。
　　考慮各種變化：人類的眼睛和大腦可以在不同的條件下識別目標，但是機器視覺系統就不是這樣多才多藝了，它只能按程序編寫的任務來工作。了解你的系統能看到什么和不能看到什么能幫助你避免失?。ɡ鐚⒑玫牟考J(rèn)為是壞的）或其它檢測錯誤。般要考慮的包括部件顏色、周?chē)饩€、焦點、部件的位置和方向和背景顏色的大變化。
　　正確選擇軟件：機器視覺軟件是檢測系統中的智能部分，也是核心的部分。軟件的選擇決定了你編寫調試檢測程序的時間、檢測操作的性能等等。
　　機器視覺提供了圖形化編程界面 (通常稱為“Point&Click”) 通常比其他編程語言(例如 VisualC++)容易，但是在你需要些特殊的特征或功能時有定的局限性?；诖a的軟件包，盡管非常困難和需要編碼經驗，但在編寫復雜的特殊應用檢測算法具備更大的靈活性。些機器視覺軟件同時提供了圖形化和基于代碼的編程環境，提供兩方面好的特征，提供了很多靈活性，滿足不同的應用需求。
　　通信和記錄數據：機器視覺系統的總的目標是通過區分好和壞的部件來實現質量檢測。為了實現這功能，這個系統需要與生產流水線通信，這樣才可以在發現壞的部件是做某種動作。通常這些動作是通過數字 I/O 板，這些板與制造流水線中的PLC相連，這樣壞的部件就可以跟好的部件分離。例外，機器視覺系統可以與網絡連接，這樣就可以將數據傳送給數據庫，用于記錄數據以及讓質量控制員分析為什么會出現廢品。在這步認真考慮將有助于將機器視覺系統無縫與生產流水線結合起來。需要考慮的問題是：
　　使用了什么類型的 PLC，它的接口如何？
　　需要什么類型的信號？
　　現在使用或必須使用什么類型的網絡？
　　在網絡上傳送的文件格式是什么？通常使用 RS-232端口與數據庫通信，來實現對數據的紀錄。
　　為以后做準備：當你為機器視覺系統選擇部件時，時刻記住未來的生產所需和有可能發生的變動。這些將直接影響你的機器視覺軟硬件是否容易更改來滿足以后新的任務。提前的準備將不僅僅節約你的時間，而且通過在將來重用現有的檢測任務可以降低整個系統的價格。機器視覺系統的性能由差的部分決定（就像個木桶的容量由短的個木塊決定），精度則由它能獲取的信息決定?；〞r(shí)間和精力合理配置系統就可以建造個零故障和有彈性的視覺檢測系統。
